Technische Grundlagen

Die IAE (ISDN-Anschluss-Einheit) ist heute die Standardanschlusstechnik im Bereich des digitalen Telekommunikationsnetzes. Über ein genormtes Anschlusssystem können alle Endgeräte wie Telefone und Zusatzeinrichtungen steckbar an das Telekommunikationsnetz angeschlossen werden. Es sind Dosenausführungen für den 1-fachen und 2-fachen Steckeranschluss erhältlich. Es können somit bis zu zwei Endgeräte gleichzeitig an eine IAE angeschlossen werden. Die Dosen stehen sowohl als Aufputz- (AP) wie auch als Unterputz-Variante (UP) zur Verfügung.

Die IAE sind mit 8-polig-breiten RJ45-Steckbuchsen ausgerüstet wobei nur die 4 mittleren Kontakte bestückt sind.

Der Anschluss der digitalen Endgeräte an die IAE erfolgt durch 8-polig-breite Western-Stecker (RJ45). Bei den Steckern sind auch nur die 4 mittleren Kontakte bestückt.

IAE 8 (4) (AP) IAE 8 (4) (AP) IAE 8 (4) (UP) IAE 8 (4) (UP) IAE 8/8 (4/4) (AP) IAE 8/8 (4/4) (AP) IAE 8/8 (4/4) (UP) IAE 8/8 (4/4) (UP) RJ45-4

Typenübersicht

Typ	Verwendung	Schaltbild

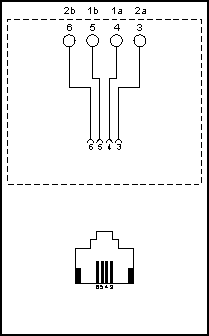

IAE 8 (4)	Anschlusseinheit für den steckbaren Anschluss eines beliebigen Endgerätes. Die Amtsleitung wird über eine 4-polige Schraubklemme angeschlossen. Des weiteren sind Ausführungen mit Schneidklemmanschluss (LSA-PLUS®) erhältlich.

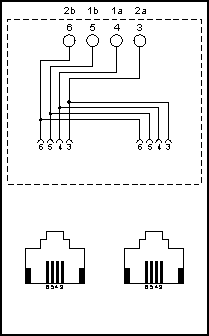

IAE 2x8 (4)	Anschlusseinheit für den steckbaren Anschluss zweier beliebiger Endgeräte. Die Amtsleitung wird über eine 4-polige Schraubklemme angeschlossen. Des weiteren sind Ausführungen mit Schneidklemmanschluss (LSA-PLUS®) erhältlich.

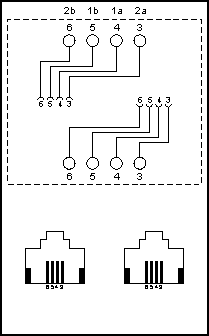

IAE 8/8 (4/4)	Anschlusseinheit für den steckbaren Anschluss von zwei beliebigen Endgeräten. Die beiden Amtsleitungen werden über zwei 4-polige Schraubklemmen angeschlossen. Des weiteren sind Ausführungen mit Schneidklemmanschluss (LSA-PLUS®) erhältlich.
RJ45-4	8-polig-breiter Stecker mit 4 bestückten Kontakten (8P4C) für den Anschluss von einem digitalen Endgerät an eine IAE. Steckeransicht von vorne.
