Technische Grundlagen

Die TAE (Telekommunikations-Anschluss-Einheit) ist heute die Standardanschlusstechnik im Bereich des analogen Telekommunikationsnetzes. Über ein genormtes Anschlusssystem können alle Endgeräte wie Telefone und Zusatzeinrichtungen steckbar an das Telekommunikationsnetz angeschlossen werden. Es sind Dosenausführungen für den 1-fachen, 2-fachen und 3-fachen Steckeranschluss erhältlich. Es können somit bis zu drei Endgeräte gleichzeitig an eine TAE angeschlossen werden. Die Dosen stehen sowohl als Aufputz- (AP) wie auch als Unterputz-Variante (UP) zur Verfügung.

Die TAE-Technik unterscheidet zwischen der F-Kodierung für Fernsprechapparate (Telefone) und der N-Kodierung für Nicht-Fernsprechgeräte (Zusatzeinrichtungen wie z. B. Telefax, Modem, Anrufbeantworter usw.). Ein unverwechselbares Stecken ist hierdurch garantiert.
Mittlerweile haben sich am Markt auch sogenannte Universaldosen mit U-Kodierung duchgesetzt. Diese besitzen eine Kombination aus F- und N-Kodierung, sodass man sowohl F- wie auch N-Stecker einstecken kann.

Die TAE sind mit berührungssicheren 6-poligen Steckbuchsen ausgerüstet und besitzen Schaltkontakte zwischen ankommender Anschlussleitung (La/Lb) und weiterführender Verbindungsmöglichkeit (a2/b2). Die Schaltkontakte werden durch den TAE-Stecker des anzuschließenden Endgerätes betätigt.

Der Anschluss der analogen Endgeräte an die TAE erfolgt durch 6-polige TAE-Stecker. Je nach Art des Endgerätes sind die Stecker F- bzw. N-Kodiert.

TAE 1x6 F+N (AP) TAE 1x6 F+N (UP) TAE 3x6 NFN (AP) TAE 3x6 NFN (AP) TAE 3x6 NFN (UP) TAE 3x6 NFN (UP) TAE 2x6/6 NFF (AP) TAE 2x6/6 NFF (AP) TAE 2x6/6 NFF (UP) TAE 2x6/6 NFF (UP) TAE-F-Stecker TAE-N-Stecker

Typenübersicht

Typ	Verwendung	Schaltbild

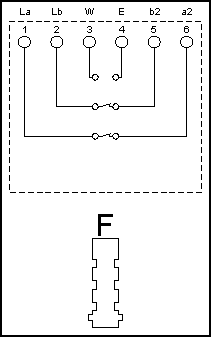

TAE 1x6 F	Anschlusseinheit für den steckbaren Anschluss eines Telefons. Die Amtsleitung und eine abgehende Leitung für eine weitere TAE werden über eine 6-polige Schraubklemme angeschlossen.

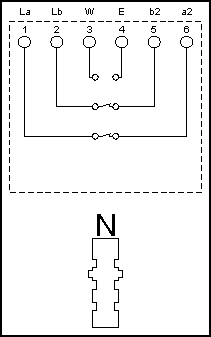

TAE 1x6 N	Anschlusseinheit für den steckbaren Anschluss eines Zusatzgerätes. Die Amtsleitung und eine abgehende Leitung für eine weitere TAE werden über eine 6-polige Schraubklemme angeschlossen.

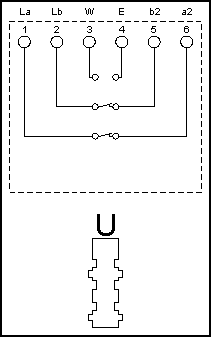

TAE 1x6 F+N	Anschlusseinheit für den steckbaren Anschluss eines Telefons oder eines Zusatzgerätes (Universaldose mit der Kodierung F+N=U). Die Amtsleitung und eine abgehende Leitung für eine weitere TAE werden über eine 6-polige Schraubklemme angeschlossen.

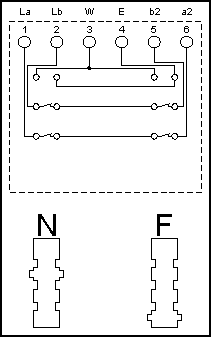

TAE 2x6 NF	Anschlusseinheit für den steckbaren Anschluss eines Telefons und eines Zusatzgerätes. Die Amtsleitung und eine abgehende Leitung für eine weitere TAE werden über eine 6-polige Schraubklemme angeschlossen.

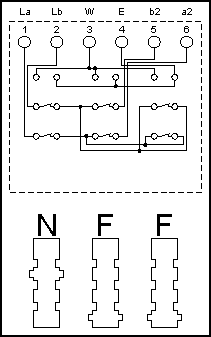

TAE 3x6 NFF	Anschlusseinheit für den steckbaren Anschluss zweier Telefone und eines Zusatzgerätes. Die Amtsleitung und eine abgehende Leitung für eine weitere TAE werden über eine 6-polige Schraubklemme angeschlossen.

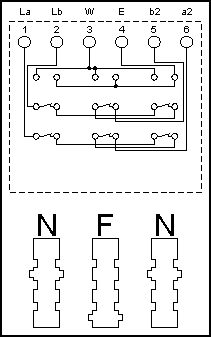

TAE 3x6 NFN	Anschlusseinheit für den steckbaren Anschluss eines Telefons und zwei Zusatzgeräten. Die Amtsleitung und eine abgehende Leitung für eine weitere TAE werden über eine 6-polige Schraubklemme angeschlossen.

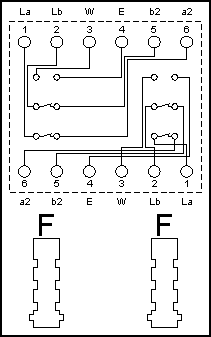

TAE 6/6 F/F	Anschlusseinheit für den steckbaren Anschluss von zwei Telefonen. Die beiden Amtsleitungen und zwei abgehende Leitungen für zwei weitere TAE werden über zwei 6-polige Schraubklemmen angeschlossen.

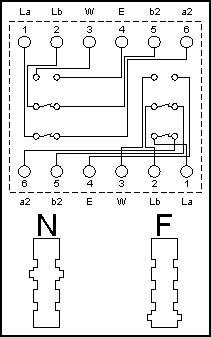

TAE 6/6 N/F	Anschlusseinheit für den steckbaren Anschluss von einem Telefon und einem Zusatzgerät. Die beiden Amtsleitungen und zwei abgehende Leitungen für zwei weitere TAE werden über zwei 6-polige Schraubklemmen angeschlossen.

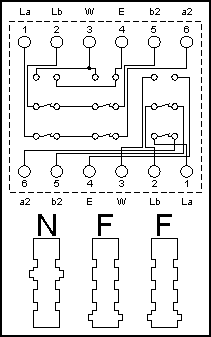

TAE 2x6/6 NF/F	Anschlusseinheit für den steckbaren Anschluss von zwei Telefonen und einem Zusatzgerät. Die beiden Amtsleitungen und zwei abgehende Leitungen für zwei weitere TAE werden über zwei 6-polige Schraubklemmen angeschlossen.

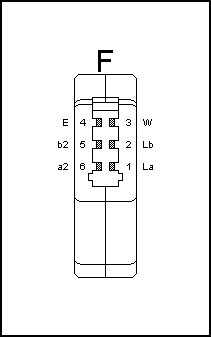

TAE 6 F	6-poliger Stecker für den Anschluss von einem Telefon an eine TAE.

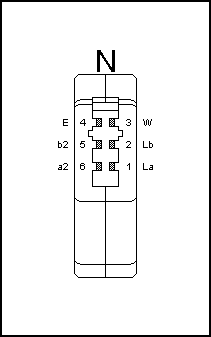

TAE 6 N	6-poliger Stecker für den Anschluss von einem Zusatzgerät an eine TAE.
