Die UAE (Universal-Anschluss-Einheit) entwickelte sich aus der IAE (ISDN-Anschluss-Einheit), welche heute die
Standardanschlusstechnik im Bereich des digitalen Telekommunikationsnetzes ist. Über ein genormtes Anschlusssystem
können alle Endgeräte wie Telefone und Zusatzeinrichtungen steckbar an das Telekommunikationsnetz angeschlossen
werden. Es sind Dosenausführungen für den 1-fachen und 2-fachen Steckeranschluss erhältlich. Es können somit
bis zu zwei Endgeräte gleichzeitig an eine UAE angeschlossen werden. Die Dosen stehen sowohl als Aufputz- (AP)
wie auch als Unterputz-Variante (UP) zur Verfügung.
Die UAE sind mit 8-polig-breiten RJ45-Steckbuchsen ausgerüstet wobei entweder nur die 4 mittleren Kontakte bestückt
sind oder alle 8 Kontakte. Je nach Hersteller gibt es unterschiedliche Varianten, um in die 8-poligen Buchsen
sowohl 6- als auch 8-polige Stecker stecken zu können. Die UAE sind daher universell einsetzbar, z. B.
in Analog- und ISDN-Netzen. Eine nachträgliche Dosen-Neuinstallation bei einer Umstellung von Analog- auf Digitalterminals
erübrigt sich hierdurch.
Durch z. B. seitlich in die Buchsen eingeschobene Reduzierstücke wird der exakte Sitz für den 6-polig-breiten
analogen Stecker erzielt. Somit wird verhindert, dass ein digitales Gerät mit 8-poligem Stecker eingesteckt
werden kann. Eine Zerstörung eines ISDN-Terminals durch zu hohe Spannungen, wie sie bei Analogbetrieb auftreten
können, ist daher ausgeschlossen. Um 8-polige Stecker stecken zu können, sind die beiden Reduzierstücke zu entfernen.
Diese lassen sich mit einem Schraubendreher aus der Buchse ziehen.
Andere Hersteller statten beispielsweise die Buchsen mit automatisch arbeitenden, federnden, seitlichen Reduzierelementen
aus, die einen exakten Sitz beider Steckervarianten ermöglichen. Hier können ohne Entfernen von Reduzierstücken
sowohl die 6-polig-breiten Stecker als auch die 8-poligen Stecker gesteckt werden.
Einige Hersteller versehen ihre UAE noch mit einen zusätzlichen Klemmenanschluss (S) als Schirmpunkt.
Der Anschluss der analogen Endgeräte an die UAE erfolgt durch 6-polig-breite Western-Stecker. Stecker mit der
Bezeichnung RJ14 sind mit 4 Kontakten bestückt und für den Anschluss analoger Endgeräte (z. B. Telefone)
vorgesehen. Fälschlicherweise wird dieser Stecker auch als RJ11 bezeichnet. In Deutschland ist dieser Stecker
unter der Bezeichnung RJ11 erhältlich.

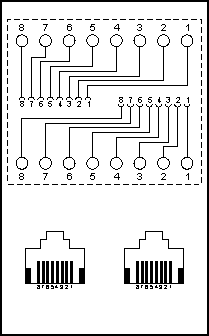

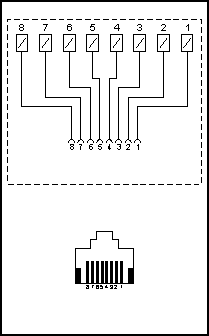

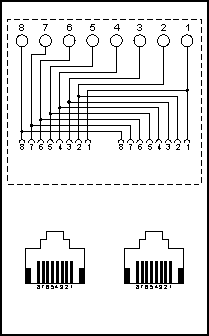

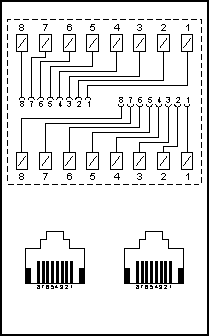

Beispiel-Bilder:
|
